稻谷碾米机的电路设计
来源： http://www.grainyq.com/ 类别：实用技术 更新时间：2013-05-21 阅读次

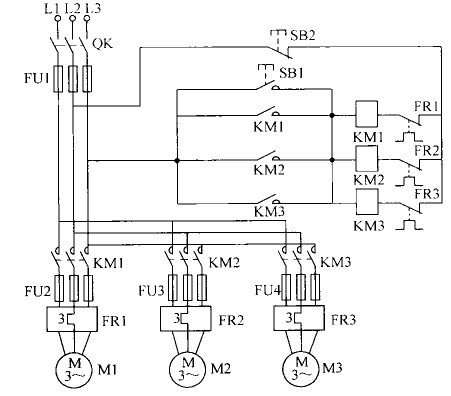

【本资讯由中国粮油仪器网提供】 稻谷碾米机电路如图所示。M1是斗式双联提升机的驱动电动机，M2是订谷机的电动机，M3是碾米机的电动机。接通刀开关QK，按下起动按钮sBl，交流接触器KM1—KM3均通电吸合，其常开触头接通．电功机M1—M3起动运转，使稻谷加工机进人工作状态：内斗式双联提升机将干净的稻谷送人打谷机进行脱壳，脱先后的糙米再经提升机送人碾米机进行谷糙分离及碾白，分离出细糠和白米。
加工完毕后，按一下停止按钮5B2，使其KMl—KM3释放，M1—M3停止运行。
热继电器FR1~FR3分别用于M1—M3过载保护G若某电动机出现过载成过热故障时，该路热继电器动作，义常闭肋点断井，使增其串联的交流接触器释放，该电动机保护停机。例如，当M2出现过裁成过热故降时，FR2动作，其份闭触点断计，使KM2释放，M2停转。
加工完毕后，按一下停止按钮5B2，使其KMl—KM3释放，M1—M3停止运行。
热继电器FR1~FR3分别用于M1—M3过载保护G若某电动机出现过载成过热故障时，该路热继电器动作，义常闭肋点断井，使增其串联的交流接触器释放，该电动机保护停机。例如，当M2出现过裁成过热故降时，FR2动作，其份闭触点断计，使KM2释放，M2停转。
稻谷碾米机的电路
