人工气候室风速传感器与信号调理电路

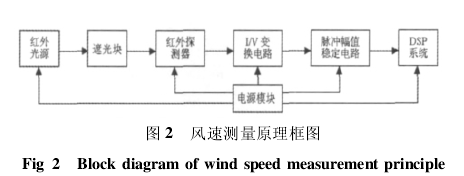

人工气候室风速反映了大气的流动程度，具有很大的随机性。人工气候室常用于测量近地面风速，测量范围为 1～ 60 m/s，分辨率为 0． 5 m/s，精度为 ±5 %。根据风速测量的特点和要求，本文选用了红外光电开关式风速传感器和脉冲幅值稳定调理电路来实现把风速转换成单位时间脉冲输出个数的任务，原理图如图 2 所示。在距离风轮中心为 r 的位置刻有一个遮光块，在风带动风轮以中心轴线为中心旋转时，风轮每旋转一周，遮光块经过红光源和红外探测器所在的水平线上一次。当气候室遮光块经过红外光源和红外探测器所在的水平线时，红外光源发出的光被遮光块阻挡，不能照射在红外探测器上，红外探测器输出一个脉冲电流，风速 v 与单位时间内电流脉冲个数 N 呈正比关系。

人工气候室信号调理电路把红外探测器输出的微弱电流进行放大后进行 I/V 变换，然后，再对气候室电压脉冲的幅值进行稳幅处理后送入 DSP 系统，进行数据处理。
