比色计光源

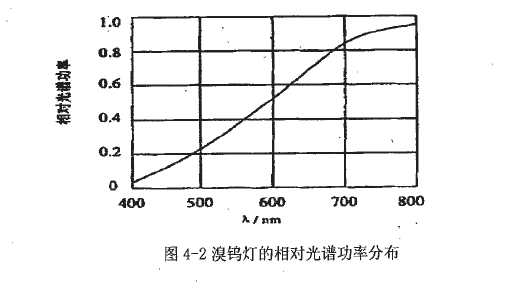

本测色系统采用溴钨灯作为照明光源(溴钨灯的发光光谱接近标准光源D65的发光光谱““)，溴钨灯的相对光谱功率分布如图(4—2)。另外，溴钨灯具有发光效率高、使用寿命长、显色性好的特点。其发光效率高是由于溴钨灯采用了较高的灯丝温度。在自动比色计的系统中，需要光源有一定的稳定性，因此我们采用稳压电源给光源供电来保持光源的稳定，光源的额定电压为24V，额定功率为30w，稳压电源的电压波动小于0．2V。

比色计照明光路

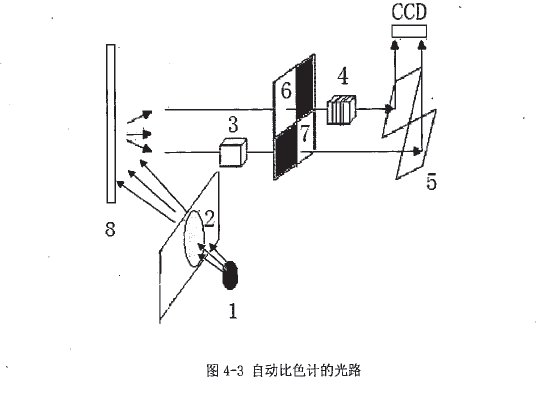

自动比色计的光路如图4—3所示，在图中，l为光源，光源发出的光经过毛玻璃2形成漫射光，漫射光照射在漫反射板8上形成漫反射光，漫反射光由通光孔6-和7形成两个光路，在通光孔7的前端放置油样本3，油脂放在比色皿中，比色皿的长度为24咖。罗维朋值比色片4放在通光孔6的后端。漫反射板反射出的光一路透射过油样本3照射在反射镜5上，另一路透射过比色片照在反射镜5的另一个反射镜上。两个反射镜片呈现的颜色分别是油脂、比色片在光源下显示的颜色，它们在图像传感器的感光面上成像。反射镜所成的像非常小，只落在感光芯片的部分像素上，图像传感器对反射镜的象进行感光，然后进行光电转换，再经数模转换将每一个象素点的颜色表示成R、G、B值。在CcD的演示软件中，可以看到两个光路中光的颜色的三刺激值R、G、B(如图4—4)。在图3—8中可以看到，图像是分离的两部分。图像右边是比色片颜色的三刺激值，图像左边是油脂颜色的三刺激值。利用比色片建立数据库时，光路6作为测量光路，光路7作为参考光路；测量油脂时，光路7作为测量光路，光路6作为参考光路。
